ESH-201S
90°
Chrom, Satin, Schwarz, Messing
Scharnier
| Menge: | |
|---|---|
PRODUKTÜBERSICHT
· Zur Verwendung mit 1/2', 3/8' und 5/16' (12, 10 und 8 mm) dickem gehärtetem Glas
Mit hochwertiger Edelstahlfeder
· Erhältlich in mehreren schönen Ausführungen
· 1 Jahr Garantie

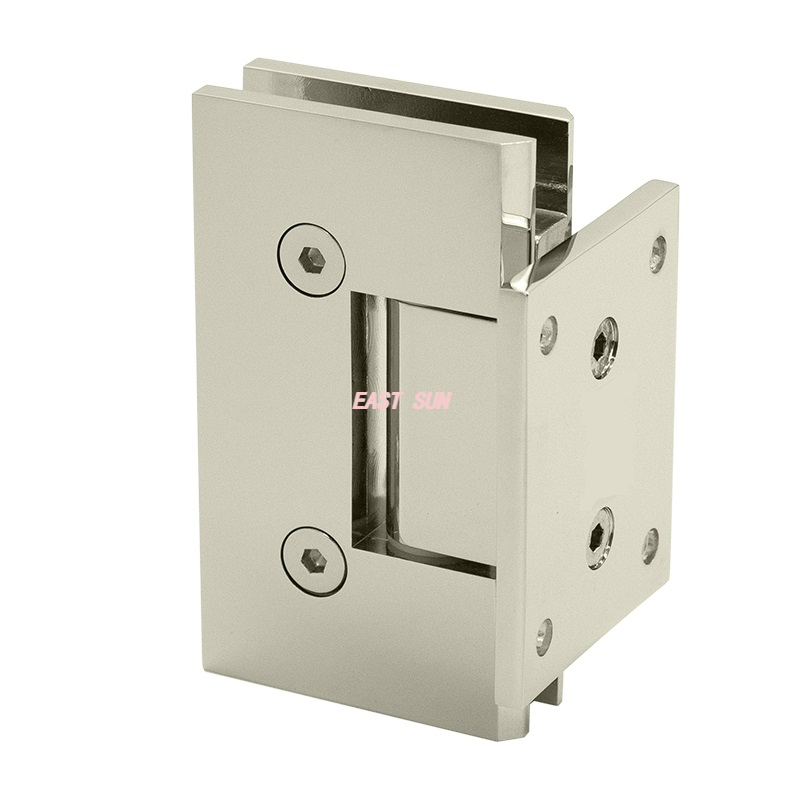

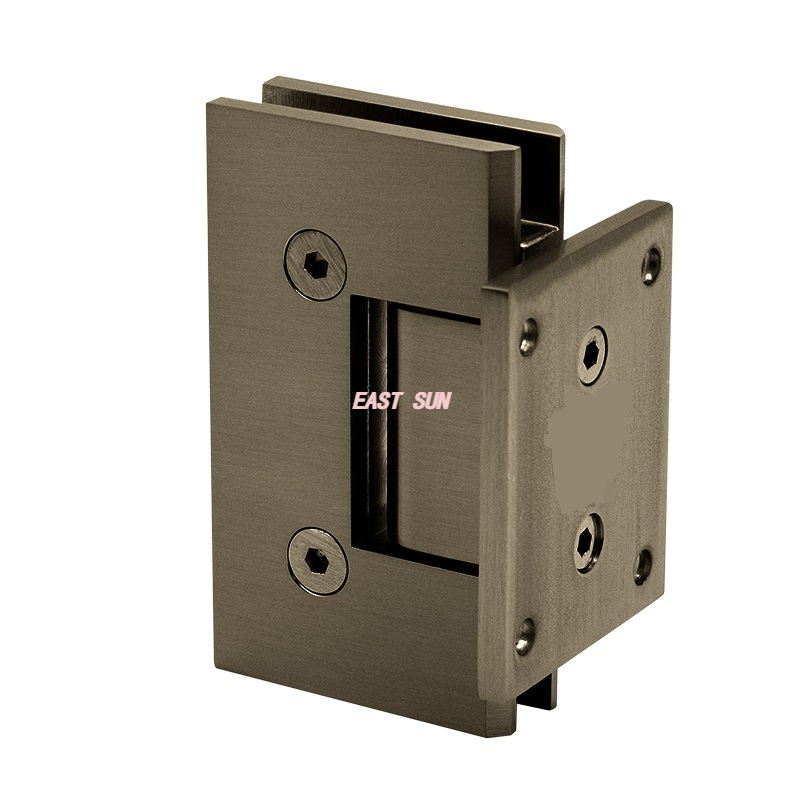

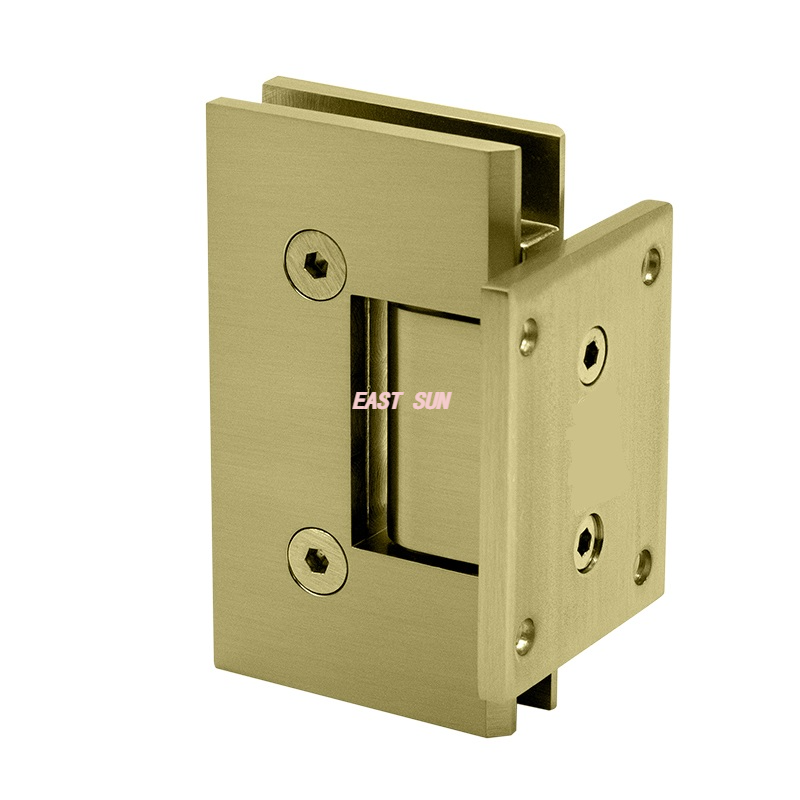

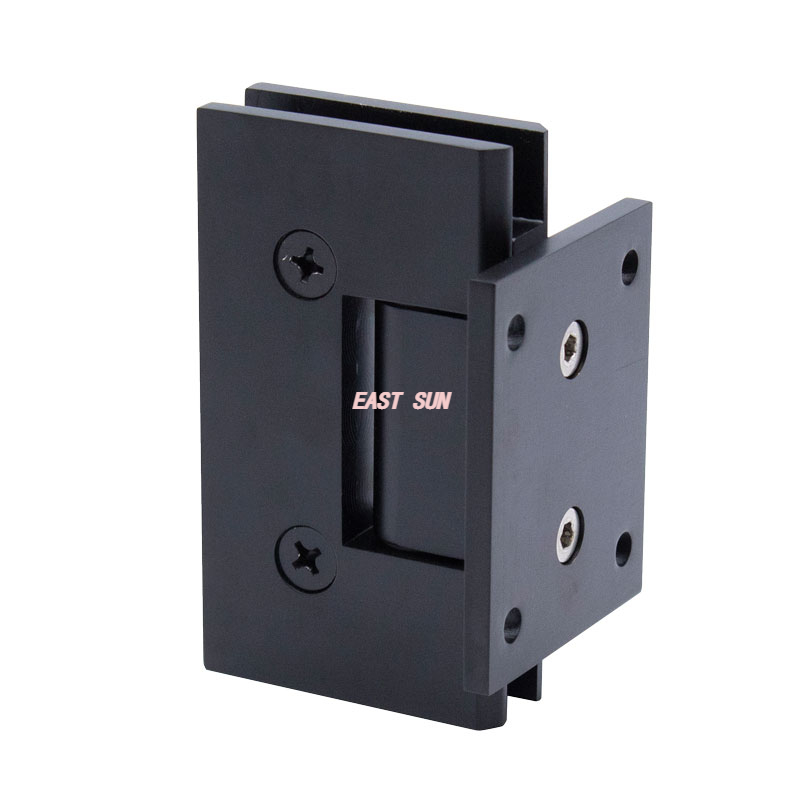

Standardmodell mit kurzer Rückplatte zur Wandmontage
· Verwenden Sie monolithisches gehärtetes Glas
Einfacher rechteckiger Ausschnitt für eine einfache Glasherstellung
Mehr Details:
Adjustable | NEIN |

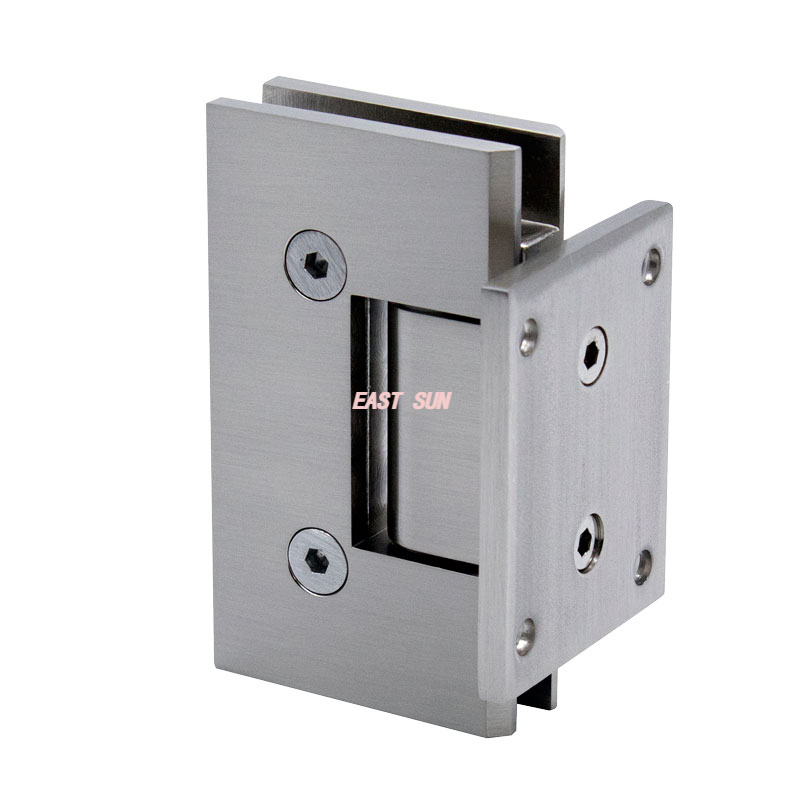

Oberfläche/Farbe: | · Gebürstetes Nickel |
Verglasungsstärke (Zoll) | 5/16 bis 1/2 (8–12 mm) |
Höhe: (Zoll) | · 3-1/2 (90 mm) |
Breite: (Zoll) | · 2-3/16 (55 mm) |
Zurück Platte | · Kurz |
Material: | Messing |
Maximales Türgewicht - 2 Scharniere (Pfund) | 80 |
Maximal Türgewicht – 3 Scharniere (Pfund) | 120 |
Maximal Türbreite – 2 Scharniere (Zoll) | 28 |
Maximal Türbreite – 3 Scharniere (Zoll) | 32 |
Montage Typ | · Wandhalterung |
Selbstzentrierung | · Ja |
Serie | ESH-201 Serie Genf |
Andere Ausführungen:
|
Die professionellen Scharniere der ESH-201-Serie Geneva eignen sich für Glasstärken von 5/16' (8 mm) bis 1/2' (12 mm).
Eine Auswahl von sechs Stilen bietet Gestaltungsfreiheit, darunter drei verschiedene Wandhalterungen und drei verschiedene Glas-Glas-Typen.
Hergestellt aus Messing, alle beweglichen Teile (Stifte und Federn) aus Edelstahl.
Verwendung von zwei Scharnieren Bei 5/16' bis 1/2' Glas (8 bis 12 mm) hält das Scharnier bis zu 80 Pfund.(36 kg) bei einer maximalen Türbreite von 28 Zoll (711 mm)
Verwendung von drei Scharnieren Bei 5/16' bis 1/2' Glas (8 bis 12 mm) hält das Scharnier bis zu 120 Pfund.(54 kg) mit einer maximalen Türbreite von 32 Zoll (813 mm).
SPEZIFIKATIONEN:
Glasstärke: 5/16' (8 mm) bis 1/2' (12 mm) gehärtetes Sicherheitsglas
Konstruktion: Massives Messing
Scharnierschaukeln: 90 Grad nach innen und 90 Grad nach außen
Verschlusstyp: Selbstzentrierend, wenn innerhalb von 15 Grad der geschlossenen Position
Ausschnitt erforderlich :
Beinhaltet: Abmessungen von Dichtungen, Schrauben und Glasherstellung
Sonderanfertigungen sind auf Anfrage möglich.Kontaktiere uns
